In questa guida approfondiamo il controtelaio Linear® e il suo ruolo all’interno della collezione Linear di Protekdesign, espressione di un approccio progettuale orientato alla continuità e alla libertà dello spazio. Analizziamo inoltre le tre finiture della gamma – FiloSoffitto, FiloBattuta e CoverColor – con i relativi approfondimenti.
In breve
Per Protekdesign, ogni controtelaio filo muro nasce da un’idea precisa di architettura dello spazio: rendere invisibile ciò che separa gli ambienti, lasciando alla parete continuità e libertà progettuale.
Una porta filo muro è priva di stipiti e coprifili a vista e, ad anta chiusa, si integra nella superficie della parete senza interruzioni visibili. Su un tramezzo in cartongesso questo risultato richiede un controtelaio progettato specificamente per l’inserimento a secco fin dalla fase di montaggio della struttura, e non un normale telaio da muratura.
Linear® di Protekdesign è il controtelaio per singola porta scorrevole filo muro sviluppato appositamente per il cartongesso. Una soluzione che traduce il principio dello spazio invisibile in un sistema concreto e performante: struttura in alluminio, portata di serie di 150 kg, apertura fino a 120 cm e garanzia di 25 anni.
Una porta filo muro è una porta senza stipiti né coprifili a vista: il telaio resta integrato nello spessore della parete e, ad anta chiusa, la superficie mantiene la propria continuità.
Su un tramezzo in cartongesso questo risultato non si ottiene con un normale telaio da muratura, ma attraverso un controtelaio progettato per essere inserito a secco fin dalla fase di montaggio della struttura e delle lastre.
Linear® è il controtelaio Protek per singola porta scorrevole filo muro pensato specificamente per le pareti in cartongesso. La struttura in alluminio, la guida a soffitto e il montante di battuta vengono integrati nello spessore della parete, eliminando stipiti e coprifili tradizionali.
Vediamo nel dettaglio perché Linear® è particolarmente adatto a una parete in cartongesso, quali sono le differenze rispetto a una porta filo muro a battente e quali finiture permettono di definire il rapporto tra porta e parete.

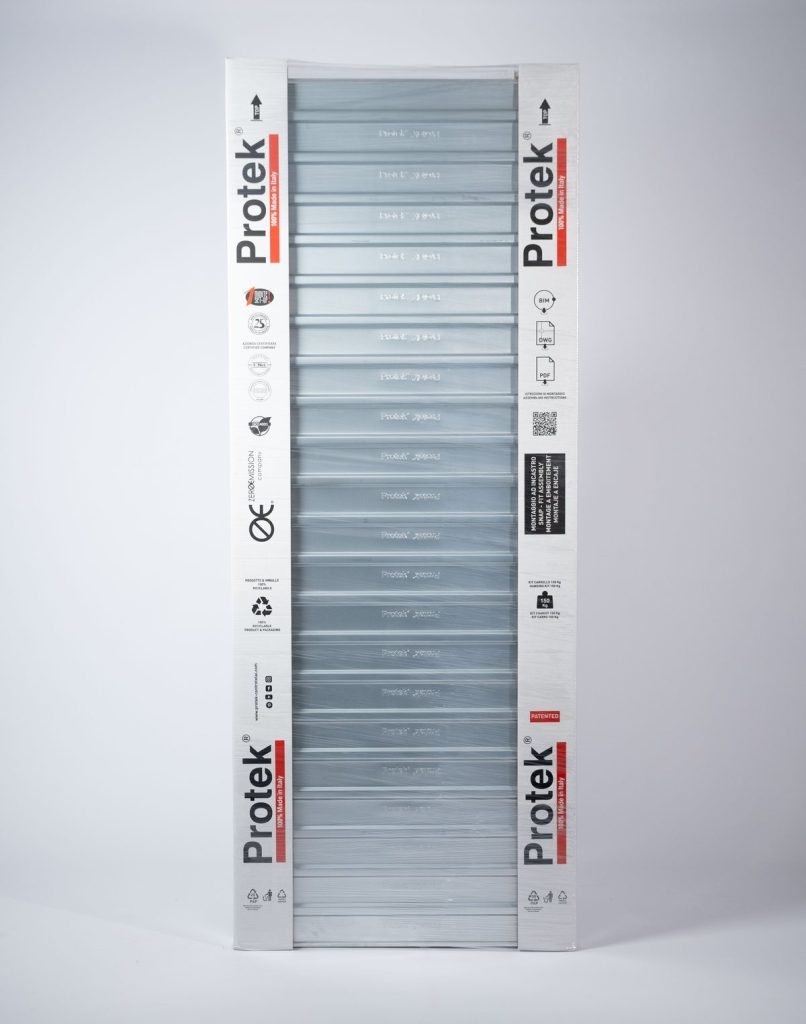

Linear® per pareti in cartongesso è un controtelaio realizzato in lamiera zincata ad alta resistenza e alluminio estruso.
La struttura del telaio è in alluminio, con profili estrusi a camere di grandi dimensioni, mentre le lamiere laterali presentano nervature orizzontali ogni 100 mm, che svolgono anche la funzione di supporto per il fissaggio delle lastre in cartongesso.
Questa configurazione riduce il punto di leva e favorisce un fissaggio più efficace delle lastre, contribuendo alla solidità dell’intero sistema.
La dotazione tecnica segue la stessa logica di solidità, precisione e integrazione:
Il binario estraibile consente inoltre di aggiungere anche successivamente accessori pensati per migliorare l’utilizzo quotidiano dell’anta, come il kit di chiusura ammortizzata, che rallenta il pannello in fase di chiusura, o il kit di autochiusura pneumatica, che permette alla porta di richiudersi automaticamente con velocità regolabile.
Entrambi possono essere applicati anche a controtelaio già installato: un vantaggio importante soprattutto in cantiere, dove le finiture della parete possono essere completate in una fase successiva rispetto al montaggio della struttura.
Linear® è disponibile per porte in legno e vetro fino a 120 cm di apertura e 270 cm di altezza ed è coperto da una garanzia di 25 anni sul prodotto.
In abbinamento ai profili di finitura FiloSoffitto e FiloBattuta consente di ottenere un effetto porta a tutta altezza con battuta invisibile; con i profili CoverColor, invece, il vano viene definito da una cornice minimale dal carattere materico più evidente.
Per chi progetta un tramezzo in cartongesso significa poter definire l’effetto finale – porta a tutta altezza, battuta invisibile o cornice sottile – partendo dallo stesso controtelaio di base.
In un progetto tipo, il controtelaio viene inserito nella struttura metallica del tramezzo prima della chiusura con le lastre, così da impostare correttamente fin dall’inizio la posizione della guida a pavimento e delle nervature di rinforzo rispetto al vano.
Per questo, nella pagina dedicata a Linear® Single sono disponibili, oltre alla descrizione del prodotto, file BIM e DWG per cartongesso e intonaco, schede tecniche, istruzioni di montaggio e voci di capitolato: strumenti pensati per chi deve integrare il sistema nel progetto esecutivo, oltre che scegliere il prodotto.
È qui che il concetto di spazio invisibile diventa una scelta progettuale concreta: il controtelaio non è un elemento aggiunto alla parete, ma una componente pensata fin dall’origine insieme all’architettura dello spazio.
Su una parete in cartongesso, la scelta tra una porta filo muro a battente e una porta filo muro scorrevole dipende soprattutto dallo spazio disponibile davanti al vano, dall’ingombro dell’anta durante l’apertura e dall’effetto progettuale desiderato.
La versione scorrevole, come Linear®, non richiede spazio di rotazione perché l’anta scompare all’interno della parete; la versione a battente mantiene invece il tradizionale movimento di apertura.
Per orientarsi rapidamente, ecco un confronto sintetico tra le due soluzioni per parete filo muro:
| Porta filo muro a battente | Porta filo muro scorrevole |
| L’anta ruota su cerniere e richiede spazio libero davanti al vano per l’apertura | L’anta scorre a scomparsa all’interno del controtelaio integrato nella parete, senza richiedere spazio di rotazione davanti al vano. |
| Anta più spessa (ad esempio 50 mm nel caso di un modello come Fifty), con cerniere a scomparsa | Anta movimentata da un carrello a cuscinetti, con timone autocentrante |
| Mantiene il gesto di apertura di una porta tradizionale | Libera lo spazio davanti al vano e la parete interessata dall’apertura |
| Il montante di battuta resta a filo, senza stipiti a vista | Il controtelaio resta a filo, senza stipiti né coprifili a vista |
La collezione Linear di Protekdesign comprende soluzioni scorrevoli e a battente per pareti filo muro, permettendo di scegliere il tipo di apertura più adatto alle caratteristiche del progetto mantenendo un linguaggio architettonico coerente.
Tra le soluzioni a battente della collezione, ad esempio, l’anta può arrivare a 50 mm di spessore, con cerniere a scomparsa e disponibilità fino a 200 cm di larghezza complessiva – 100+100 cm nella versione doppia – e 300 cm di altezza. Oltre i 240 cm di altezza, il pannello è predisposto per quattro cerniere per lato e per tiranti che ne garantiscono la planarità.
Linear® è invece la soluzione a singola anta scorrevole a scomparsa pensata per un tramezzo in cartongesso con un solo passaggio. L’anta scorre all’interno del controtelaio integrato nella parete e non richiede quindi spazio di rotazione davanti al vano.
La scelta tra battente e scorrevole dipende quindi dalle caratteristiche dello spazio, dal peso e dal materiale dell’anta e dall’effetto che si desidera ottenere sulla parete una volta completate le finiture.
Linear® può essere abbinato a tre famiglie di profili di finitura, che permettono di definire il modo in cui il vano porta dialoga con la parete e con l’architettura dello spazio.
| Finitura | Effetto sulla parete | Misure disponibili |
| FiloSoffitto | Porta a tutta altezza: la guida a soffitto viene incorporata nel controsoffitto | Fino a 120 cm apertura, 300 cm altezza, garanzia 25 anni |
| FiloBattuta | Battuta invisibile: il montante si integra nella lastra in cartongesso | Fino a 120 cm apertura, 300 cm altezza, garanzia 25 anni |
| CoverColor | Cornice minimale in alluminio anodizzato, abbinata al battiscopa | Fino a 120 cm apertura, 300 cm altezza, garanzia 25 anni |
FiloSoffitto è il profilo di finitura che permette di ottenere l’effetto porta a tutta altezza integrando la guida nel controsoffitto.
Il traverso viene incorporato nel controsoffitto sia nelle situazioni di planarità sia in presenza di salti di quota. Si tratta quindi di un dettaglio da considerare già in fase progettuale insieme alla definizione del controsoffitto, perché determina il modo in cui la superficie incontra il vano porta.
È disponibile per porte fino a 120 cm di apertura e 300 cm di altezza, con garanzia di 25 anni.
FiloBattuta è il profilo di finitura che permette di integrare il montante di battuta all’interno della parete in cartongesso, ottenendo un effetto di battuta invisibile sia in condizioni di planarità sia in presenza di arretramenti della parete.
Anche questo profilo è disponibile per porte fino a 120 cm di apertura e 300 cm di altezza, con garanzia di 25 anni.
L’abbinamento di FiloSoffitto e FiloBattuta sullo stesso controtelaio permette di ottenere una porta a tutta altezza con battuta invisibile: ad anta chiusa, il vano si integra nel disegno complessivo della parete, riducendo al minimo gli elementi visibili.
CoverColor è una famiglia di profili di finitura in alluminio anodizzato che definisce il vano attraverso una cornice sottile e minimale, coordinabile con il battiscopa.
Disponibile in un’ampia gamma di finiture, per porte fino a 120 cm di apertura e 270 cm di altezza e con garanzia di 25 anni, CoverColor rappresenta una soluzione alternativa alla continuità totale di FiloSoffitto e FiloBattuta.
In questo caso la cornice non scompare, ma diventa un segno controllato all’interno del progetto: un dettaglio sottile che mette in relazione porta, parete e battiscopa.
Le diverse soluzioni di finitura consentono quindi di definire il modo in cui il vano si inserisce nell’architettura, dall’effetto a tutta altezza fino alla cornice minimale. La configurazione può essere scelta in fase progettuale in funzione dell’effetto desiderato e delle finiture previste.
| Situazione | Perché Linear® Single |
| Tramezzo in cartongesso nuovo, da progettare fin dalla struttura | Il controtelaio è pensato per essere inserito nella guida a pavimento per il cartongesso e fissato lungo le nervature di rinforzo ogni 100 mm |
| Parete che deve restare continua, senza stipiti né coprifili | Il montante di battuta e il binario restano a filo; con FiloSoffitto e FiloBattuta si arriva all’effetto porta a tutta altezza con battuta invisibile |
| Passaggio con anta singola | Linear® è il controtelaio per singola porta scorrevole filo muro, con portata di serie di 150 kg e apertura fino a 120 cm |
Una porta filo muro è una porta il cui telaio non rimane visibile: non presenta stipiti né coprifili tradizionali e l’anta, una volta chiusa, si integra nella superficie della parete.
Per ottenere questo risultato su una parete in cartongesso è necessario utilizzare un controtelaio progettato per essere integrato nella struttura durante il montaggio del tramezzo. Si tratta quindi di una scelta da definire già in fase di progetto.
Sì. Linear® è progettato per essere inserito nella guida a pavimento del cartongesso e per consentire il fissaggio delle lastre lungo le nervature di rinforzo orizzontali presenti ogni 100 mm.
È disponibile per porte in legno e vetro fino a 120 cm di apertura e 270 cm di altezza, con carrello a quattro cuscinetti, portata di serie di 150 kg e garanzia di 25 anni sul prodotto.
La scelta dipende principalmente dallo spazio disponibile davanti al vano e dal tipo di apertura desiderato.
Una porta scorrevole come Linear® non richiede spazio di rotazione, perché l’anta scorre a scomparsa all’interno del controtelaio integrato nella parete. Una porta a battente mantiene invece il movimento di apertura tradizionale e necessita dello spazio libero necessario alla rotazione dell’anta.
L’integrazione del controtelaio nella parete e l’utilizzo di profili dedicati consentono di ridurre al minimo gli elementi visibili.
In particolare, la combinazione di FiloSoffitto e FiloBattuta permette di integrare maggiormente il vano nel disegno della parete e del controsoffitto, creando un effetto di maggiore continuità architettonica.
Per maggiori informazioni o per assistenza sul tuo progetto, non esitare a contattarci.
